電伴熱是一種高熱效率、溫度梯度小、適合長期使用的節能管道保溫及防凍方案，電伴熱安裝簡單無污染，在北方寒冷地區管線、罐體、設備及儀表保溫上使用，昌暉儀表分享的電伴熱安裝圖介紹伴熱電纜安裝方法和要求。

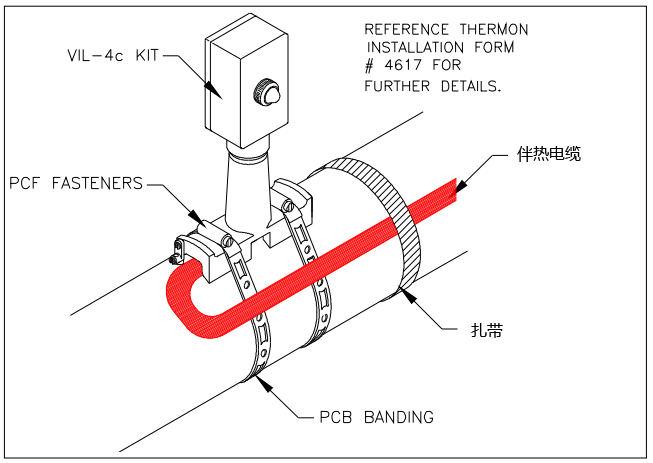

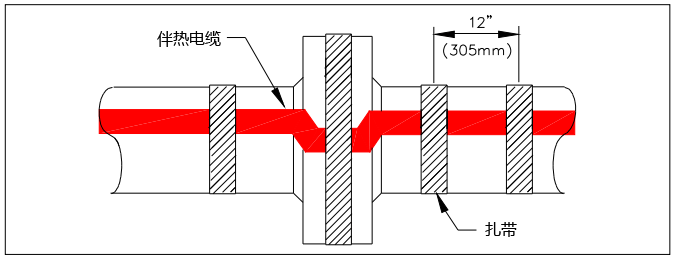

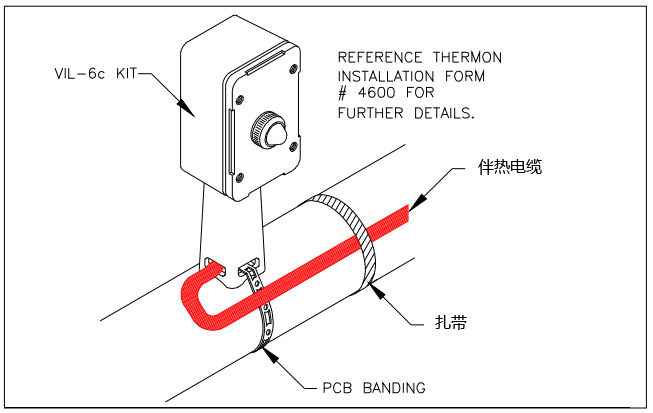

電伴熱典型安裝圖

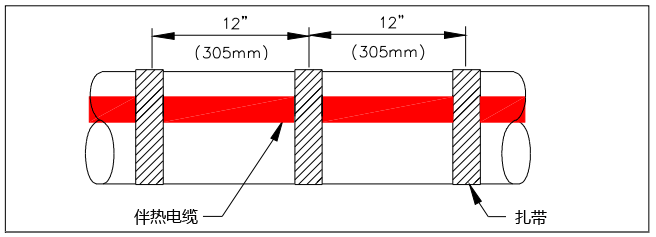

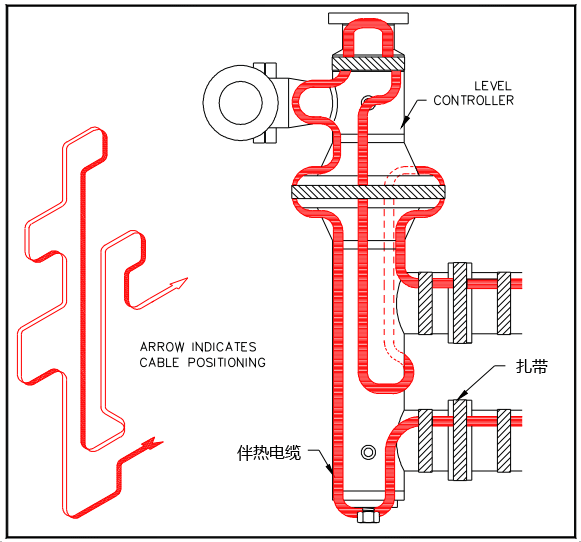

電伴熱典型安裝圖

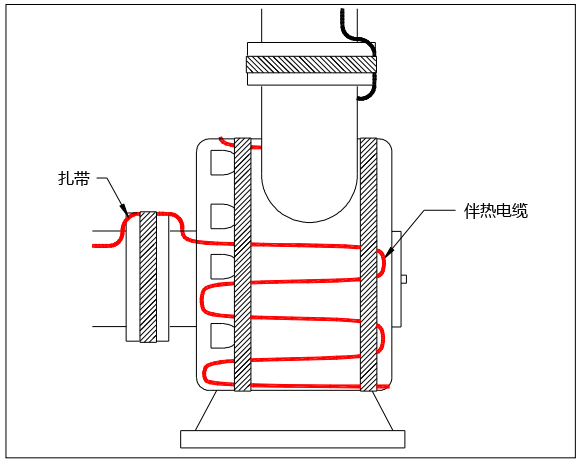

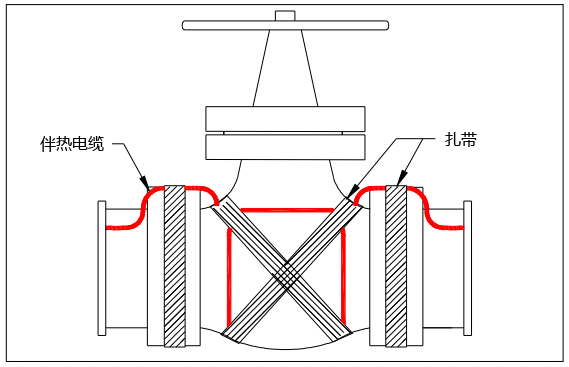

閥門電伴熱安裝圖

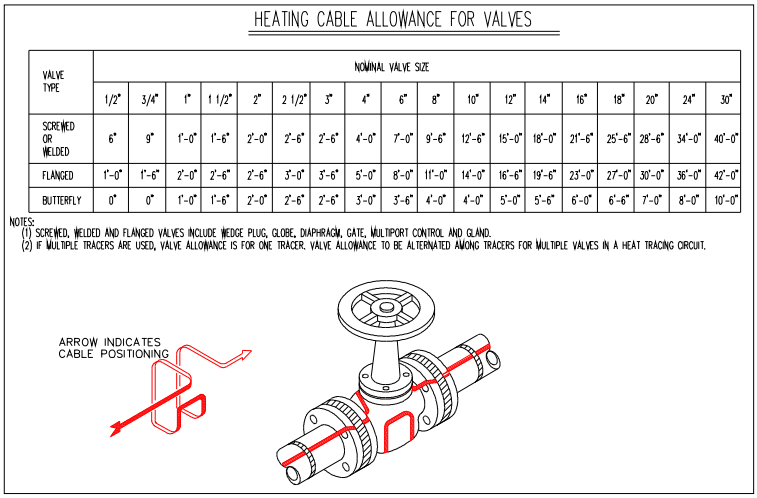

閥門的電伴熱安裝圖及余量圖

閥門的電伴熱安裝圖及余量圖

懸掛架電伴熱安裝圖

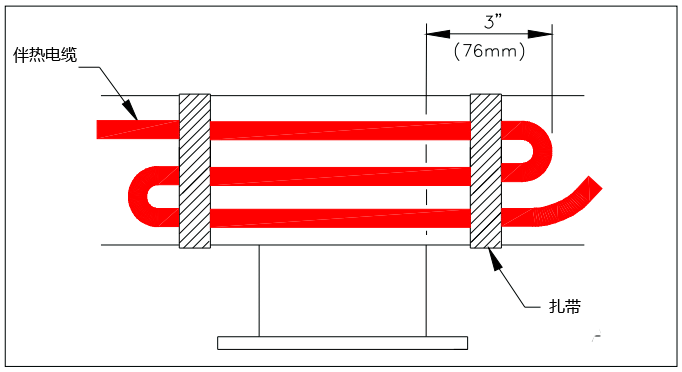

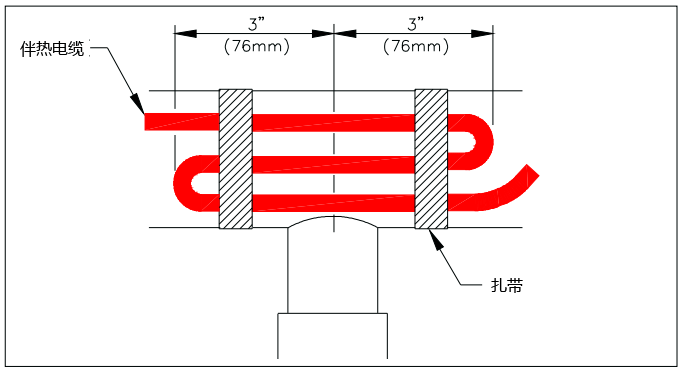

支架電伴熱安裝圖

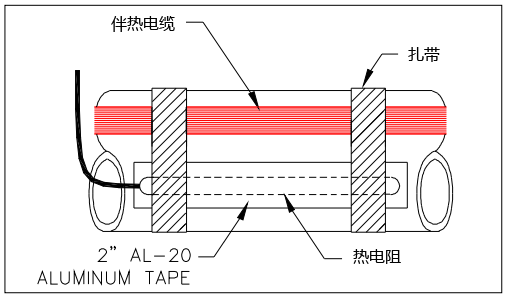

熱電阻溫度傳感器安裝圖

熱電阻溫度傳感器安裝圖

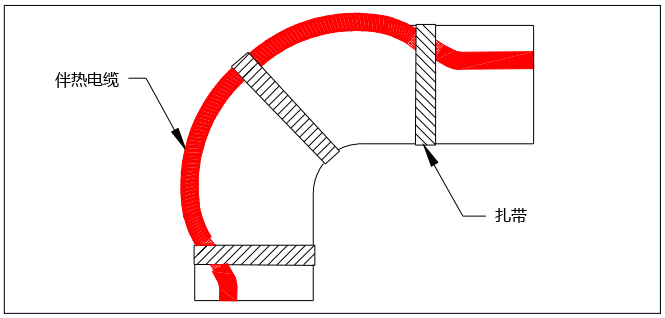

管道彎頭電伴熱安裝圖

管道彎頭電伴熱安裝圖

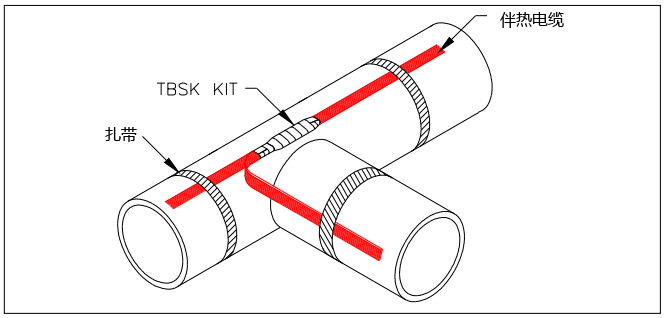

TBSK型三通電伴熱安裝圖

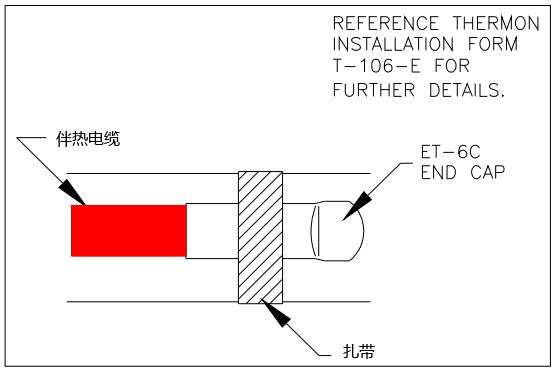

ET-6C尾端電伴熱安裝圖

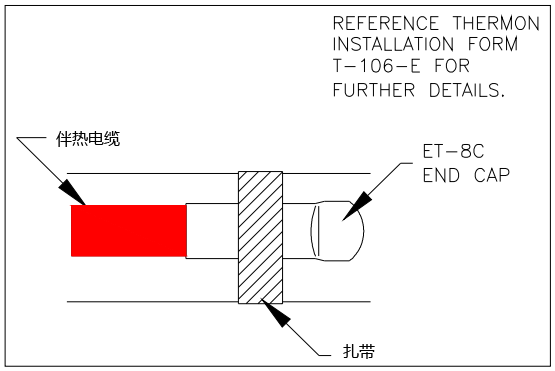

ET-8C尾端電伴熱安裝圖

ET-6C尾端電伴熱安裝圖

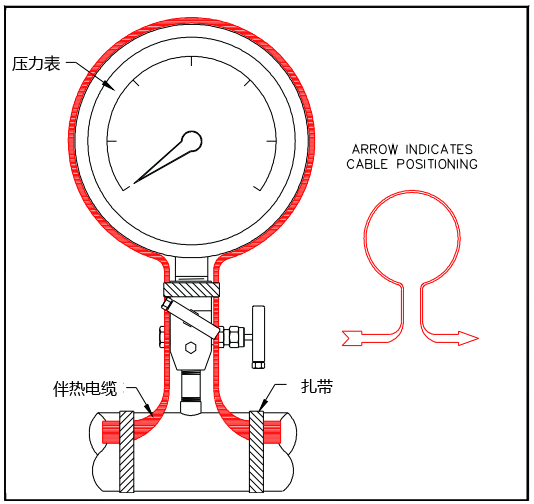

壓力表的電伴熱安裝圖

壓力表的電伴熱安裝圖

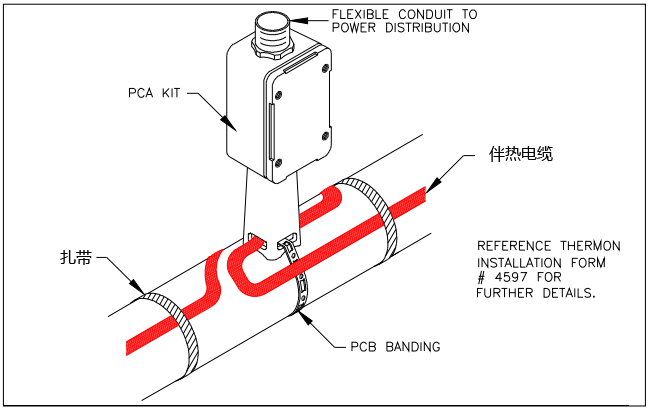

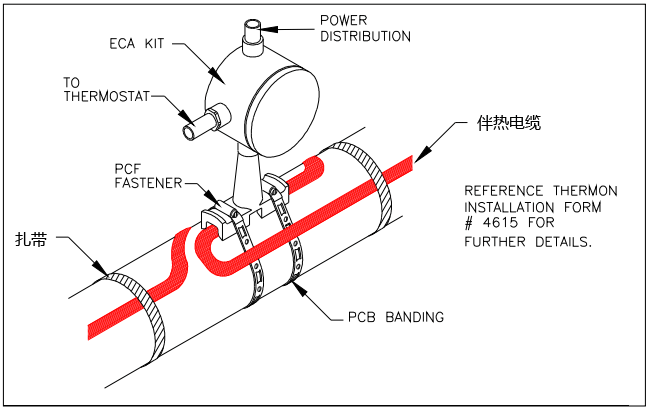

單根伴熱帶電源盒電伴熱安裝圖

單根伴熱帶電源盒電伴熱安裝圖

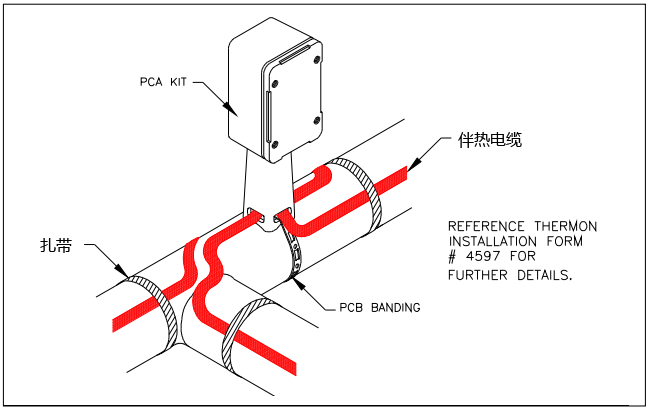

三根伴熱帶電源盒電伴熱安裝圖

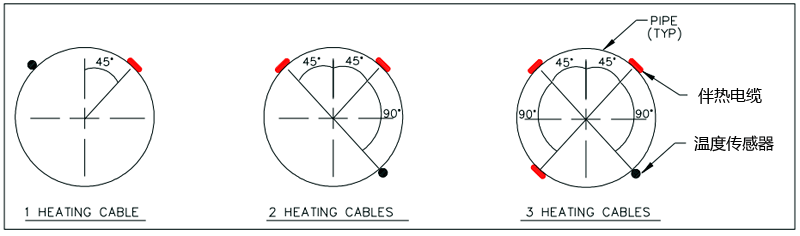

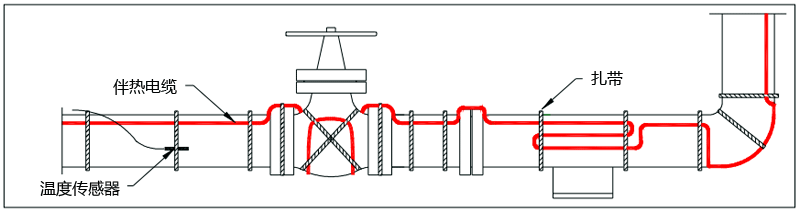

電伴熱帶在管道上的位置圖

電伴熱安裝圖為儀表工展示了常見儀表及設備伴熱電纜安裝方法，在設計及選用電伴熱時沃安電伴熱建議考慮以下因素：

1、電伴熱帶的設計以符合工藝要求為原則，充分考慮防爆、腐蝕等情況，使用自調控電伴熱系統。

2、電伴熱系統所在現場的設備應能滿足使用地的氣相、地址條件、防爆等級、最高暴露溫度耐受要求等，特別要注意沙塵暴對電伴熱設備的影響。

3、在電伴熱供電電壓和頻率在一定范圍變化時，確保電伴熱系統也能長期穩定可靠運行。

4、電伴熱選型前必須進行實際的軟件模擬結算，計算結果必須有散熱量數據。

5、電伴熱、電源接線盒和電氣連接盒等所有設備材料均需要符合IEC標準；電伴熱系統的標識安裝IEC/NEC標準的相關要求執行。

6、電伴熱的防爆等級為ExeⅡBT2；電源接線盒及電氣連接盒防爆等級為ExeⅡCT4。

7、伴熱電纜及附件設計使用壽命在20年以上，有安全使用10年的質量保證。

8、伴熱電纜穩定性要好，從10℃-260℃間循環600次以上電纜發熱量維持在90%以上。

9、電伴熱在安裝前、安裝后及通電前均應測量絕緣性能。

以上參數為常規參數，具體操作數據請咨詢沃安電伴熱廠家工作人員，我們將為您出具詳細的電伴熱解決方案。
